nVent | RackChiller RDC / RDC-PRO
選択可能なアクティブ型（ファン付き）とパッシブ型（ファンレス）のリアドア空調機
RackChiller RDC(-PRO) とは
RackChiller RDC(-PRO) 冷水式熱交換器は、ラック内部の高密度サーバー、コンピューティングならびにストレージなどの高密度負荷が冷却管理できるように設計されています。システム全体は、保護カバーを備えた審美的に組み立てられた穴あきドア内に統合されており、液体源と冷却ループをラックに取り付けられた機器から隔離します。RDCは、独立した完全なリアドアとして機器ラックに取り付けられ、既存のラックに取り付けることができます。
RackChiller RDCは、ラックに搭載されたIT機器のファンによって押し出された排熱を、大きな冷却コイルにより冷却してから室内に戻します。ラックから放出される排熱は、冷水によって除去されるため、IT ルーム内に放熱されることはありません。
RackChiller RDC-PROの特徴
- 高度なセンサーと制御オプション︓空気温度、湿度、⽔温、流量、圧⼒損失
- 漏⽔検知オプション
- ファンとバルブの自動制御
- ファン、PSU、コントローラは前面からツールレスホットスワップ可能
- 新型ユーザーインターフェイスのタッチパネルディスプレイ
- 設備配管接続用クイックディスコネクト（オプション）
アドバンテージ
アクティブ型 RackChiller RDC-PROのラインナップ
| モデル名 | 高さ(U) | サイズ （高さ x 幅 x 奥行）[mm] | ヒンジ向き | 定格冷却能力 [kW] |
|---|---|---|---|---|
| 10630-200 | 42 | 2000 x 600 x 281 | 左 | 59 |
| 10630-201 | 42 | 2000 x 800 x 281 | 左 | 78 |
| 10630-202 | 47 | 2000 x 600 x 281 | 左 | 59 |
| 10630-203 | 47 | 2000 x 800 x 281 | 左 | 78 |
| 10630-204 | 42 | 2000 x 600 x 281 | 右 | 59 |
| 10630-205 | 42 | 2000 x 800 x 281 | 右 | 78 |
| 10630-206 | 47 | 2000 x 600 x 281 | 右 | 59 |
| 10630-207 | 47 | 2000 x 800 x 281 | 右 | 78 |
RackChiller RDCの特徴
- ファンレス ソリューション – 電力負荷が最小限で、ノイズレス
- ローカルディスプレイ（オプション）
- 統合化されたWebインターフェイスは、Modbus TCPおよびSNMP v2cに対応
- 温度センサーを給気側と戻り側（吹き出し側）に配備
- 冷水制御パッケージ（オプション）により、熱負荷に応じた制御や、流量センサー、圧力センサー、温度センサーなどの監視が可能になります
- フレームソリューションにより、ラックマウント機器とコイルやドレンの管理を分離できます
- サーバーラックの後部の全てのスペースは、配電とケーブル管理に利用可能
- nVentのラックに容易に搭載可能です。サードパーティのラックで利用されたい場合は、別途、御相談ください

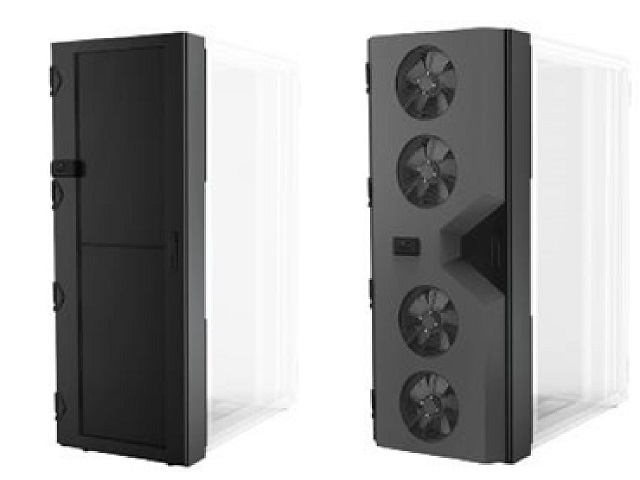

パッシブ型RDC
アクティブ型RDC
パッシブ型 RackChiller RDCのラインナップ
| モデル名 | サイズ （高さ x 幅 x 奥行）[mm] | 適合ラックサイズ （幅 x 高さ）[mm] | 定格冷却能力 [kW] |
|---|---|---|---|
| 21130800 | 2018 x 598 x 229 | 600 x 2000 | 32 |
| 21130801 | 2018 x 798 x 229 | 800 x 2000 | 48 |
| 21130802 | 2218 x 598 x 229 | 600 x 2200 | 37 |
| 21130803 | 2218 x 798 x 229 | 800 x 2200 | 54 |
| 21130804 | 2468 x 598 x 229 | 600 x 2450 | 37 |
| 21130805 | 2468 x 798 x 229 | 800 x 2450 | 54 |
アクティブ型 RackChiller RDCのラインナップ
| モデル名 | サイズ （高さ x 幅 x 奥行）[mm] | 適合ラックサイズ （幅 x 高さ）[mm] | 定格冷却能力 [kW] |
|---|---|---|---|
| 21130806 | 2018 x 598 x 326 | 600 x 2000 | 30 |
| 21130807 | 2018 x 798 x 326 | 800 x 2000 | 45 |
| 21130808 | 2218 x 598 x 326 | 600 x 2200 | 34 |
| 21130809 | 2218 x 798 x 326 | 800 x 2200 | 50 |
| 21130810 | 2468 x 598 x 326 | 600 x 2450 | 34 |
| 21130811 | 2468 x 798 x 326 | 800 x 2450 | 50 |
